柴油发电机组安装流程及注意事项有哪些?

日期:2024-08-12 10:48:54 访问量:138 类型:新闻动态

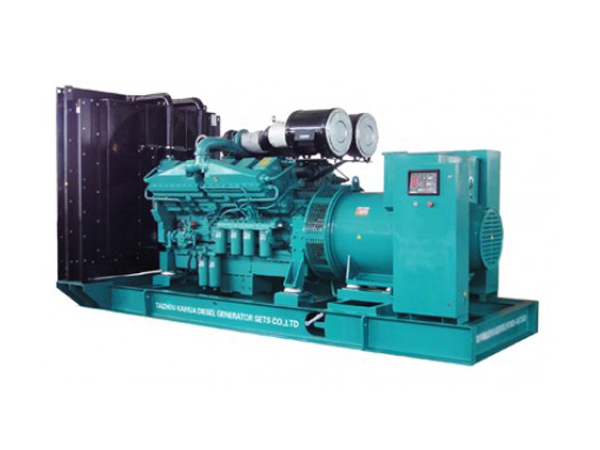

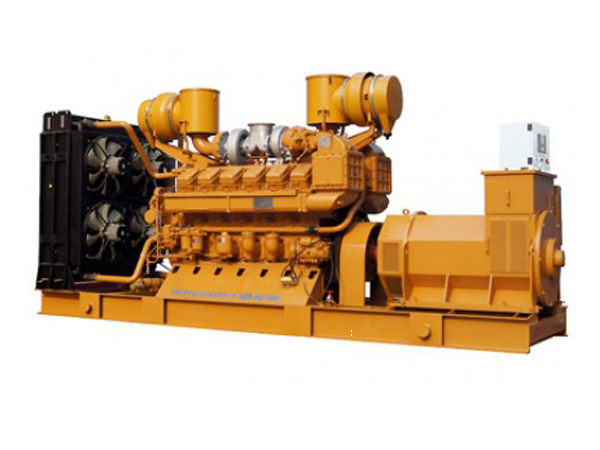

  柴油发电机组由柴油机、燃油箱、交流同步发电机、控制屏、底盘、联轴器、散热器等组成,个别发电机还带有消声器和外罩,在港口、铁路和工矿企业等领域应用广泛。复杂多样的安装组件也决定了发电机安装步骤的精细程度,安装发电机在安装前、安装过程都有多个注意事项。下面就由合灿小编为您详细介绍柴油发电机组安装流程及注意事项。


  一、安装准备



  1、基础制作



  根据设计要求和产品技术文件的要求确定柴油发电机在混凝土基础的标高、几何尺寸,在基础上预留机组地脚螺栓孔,发电机进场后,按实际安装孔距埋入地脚螺栓。基础的混凝土强度等级必须符合设计要求。



  2、设备开箱检验



  (1)设备开箱检查由建设单位、监理工程师、施工单位和设备生产厂家共同进行,并做好检查记录。



  (2)按照设备装箱单,施工图纸及设备技术文件核对柴油发电机及附件、备件。



  (3)柴油发电机及其辅助设备的铭牌齐全,外观检查无损伤及变形。



  (4)柴油发电机的容量、规格、型号必须符合设计要求,并具有出厂合格证和出厂技术文件。



  3、环境检查



  (1)是否有充分的冷却空气;



  (2)是否有充分的新鲜吸入空气;



  (3)是否有循环空气排放口;



  (4)是否有烟气排放口;



  (5)是否有辅助电源;



  (6)是否有便于运行与维修的空间;



  (7)是否有认可的噪声水平;



  (8)是否有震动的隔离。



  二、安装流程



  1、柴油发电机主机安装



  (1) 在机组安装前必须对现场进行详细的考察,并根据现场实际情况编制详细的运输、吊装及安装方案。



  (2)对基础的施工质量和防振措施进行检查,保证满足设计要求。



  (3)根据机组安装位置、机组重量选用适当的起重设备和索具,将设备吊装就位,机组运输、吊装须由起重工操作,电工配合进行。



  (4)使用垫铁等固定铁件实施稳机找平作业,预紧地脚螺栓。必须在地脚螺栓拧紧前完成找平作业。采用楔铁找平时,应将一对楔铁用点焊连接。



  2、发电机排气、燃油、冷却系统安装



  (1)排气系统的安装:柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成,在法兰连接处应加石棉垫圈,排气管管出口应经过打磨,消声器安装正确。机组与排烟管之间连接的波纹管不能受力,排烟管外侧宜包一层保温材料。



  (2)燃油、冷却系统的安装:主要包括储油罐、机油箱、冷却水箱、电加热器、泵、仪表和管路的安装。



  3、电气设备的安装



  (1)发电机控制箱(屏)是发电机的配套设备,主要是控制发电机送电及调压。根据现场实际情况,小容量发电机的控制箱直接安装在机组上,大容量发电机的控制屏则固定在机房的地面基础上,或安装在与机组隔离的控制室内,具体安装方法应符合成套配电控制柜(屏、台)安装工艺标准。



  (2)对于500KW 以下的柴油发电机组,随机组配有配套的控制箱(屏)和励磁箱,对于500KW 以上的机组,机组生产商一般提出控制屏。



  (3) 根据控制屏和机组安装的位置安装金属桥架,应符合电缆桥架安装工艺标准。



  4、 机组接线



  (1)敷设电源回路、控制回路的电缆,并与设备进行连接,应符合电缆敷设工艺标准。



  (2)发电机及控制箱接线应正确可靠。馈电线两端的相序必须与原供电系统的相序一致。



  (3)发电机随机的配电柜和控制柜接线应正确无误,所有紧固件应牢固,无遗漏脱落、开关、保护装置的型号、规格必须符合设计要求。



  5、地线安装



  (1)将发电机的中性线(工作零线)与接地母线用专用地线及螺母连接,螺栓防松装置齐全,并设置标识。



  (2)将发电机本体和机械部分的可接近导体均应与保护接地(PE)或接地线(PEN)进行可靠连接。


  三、安装注意事项



  1、柴油发电机组四周应留不小于1米空间,水箱端根据水箱芯子大小留置通风窗。要求为机组机房的较小尺寸,用户可根据需要进行加大。



  2、柴油发电机组地基基础应建在硬土地面上,夯实后,做200mm厚的混凝土地面,地面应平整。



  3、用户在建造机房时,应在机组上方屋顶预埋起吊用工字钢(≤250KW以下可不要),以备日后维修用。



  4、机房应通风良好,地面应平整、防滑。



  5、机组排气管内径不应小于柴油机排气口直径,弯管不宜超过3个,弯管角度应大于90度,排气管应有支撑或吊装支架,保证机组消音器,增压器等不受力。



  6、安装地的周围应保持清洁,避免在附近放置能产生酸性、碱性等腐蚀性气体和蒸汽的物品。有条件的应配置灭火装置。



  7、发电机组外壳必须有可靠的保护接地,对需要有中性点直接接地的发电机,则必须由专业人员进行中性接地,并配置防雷装置,严禁利用市电的接地装置进行中性点直接接地。与市电的双向开关必须十分可靠,以防倒送电。双向开关的接线可靠性需经过当地供电部门的检验认可。



  8、在室内使用,必须将排烟管道通导室外,管径必须消音器的出烟管直径,所接之管路的弯头不宜超过3个,以保证排烟畅通,并应将管子向下倾斜5-10度,避免雨水注入;若排气管时垂直向上安装的,则必须加装防雨罩。



  以上就是柴油发电机组安装流程及注意事项。我们注意到安装柴油发电机需要在安装前对设备进行检验,安装过程中对主机、排气、燃油等都有各自的安装要求,此外安装中还需要注意通风、清洁、排烟等小细节。河南合灿电力科技有限公司是一家以柴油发电机组销售和售后服务为主体的公司,公司产品广泛应用于公路、医院、机场、油田等领域,赢得了广大用户的好评和信赖,欢迎您来电或者留言咨询!
